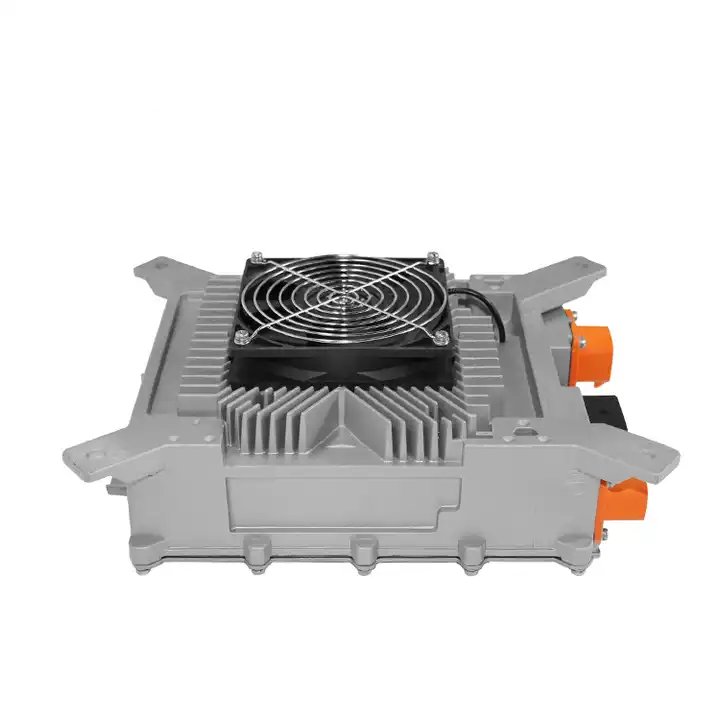

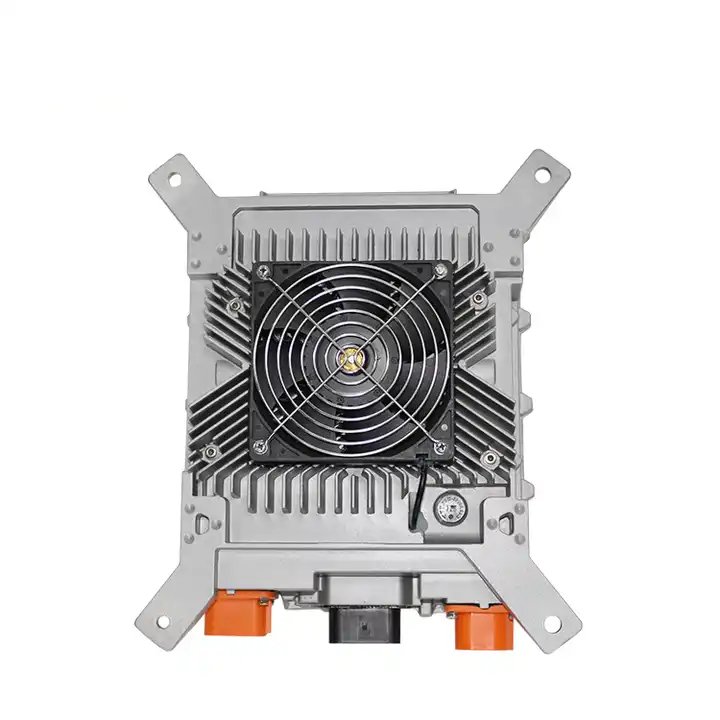

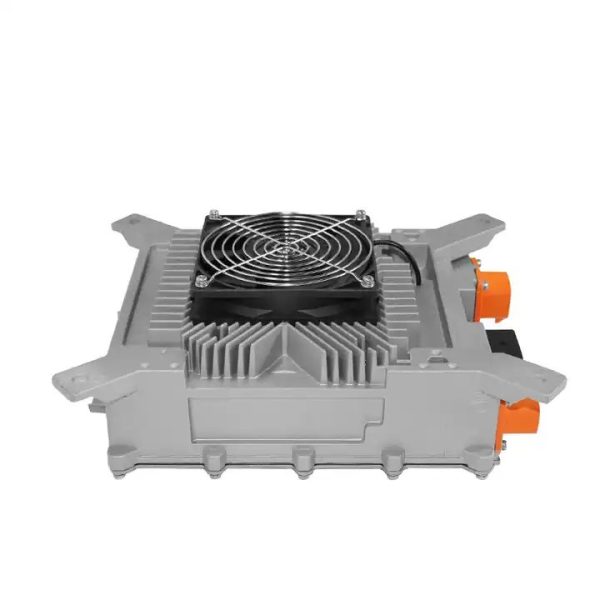

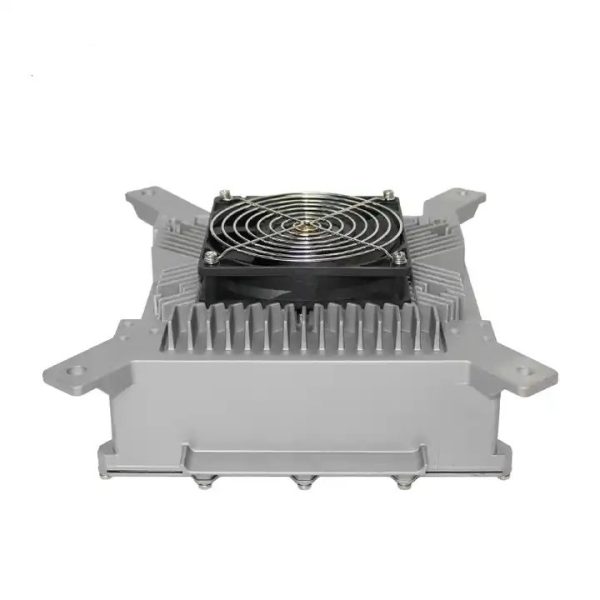

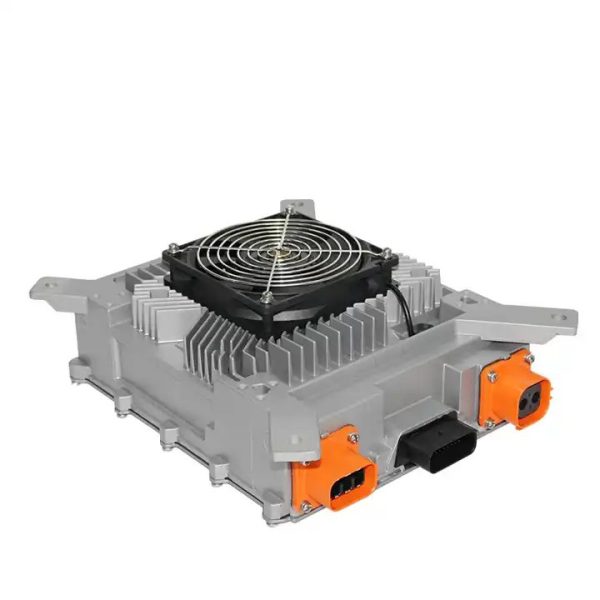

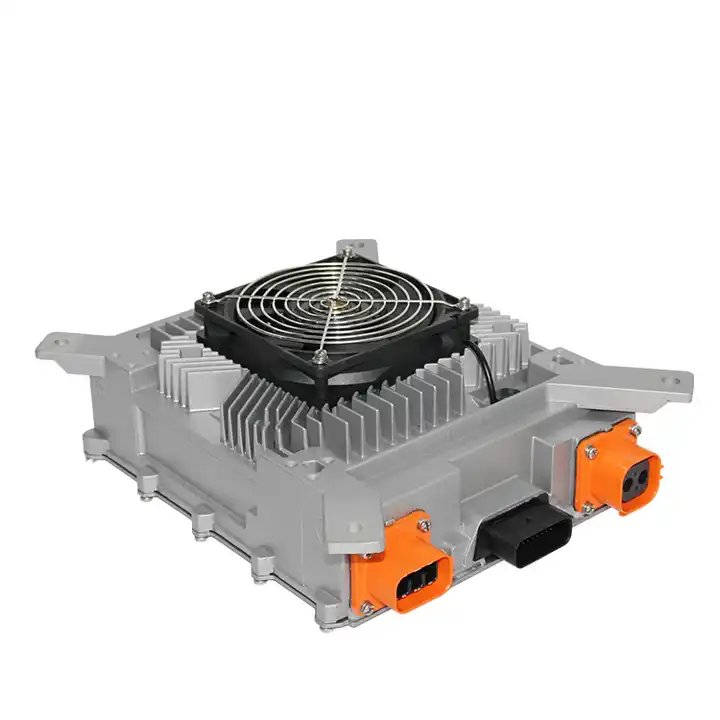

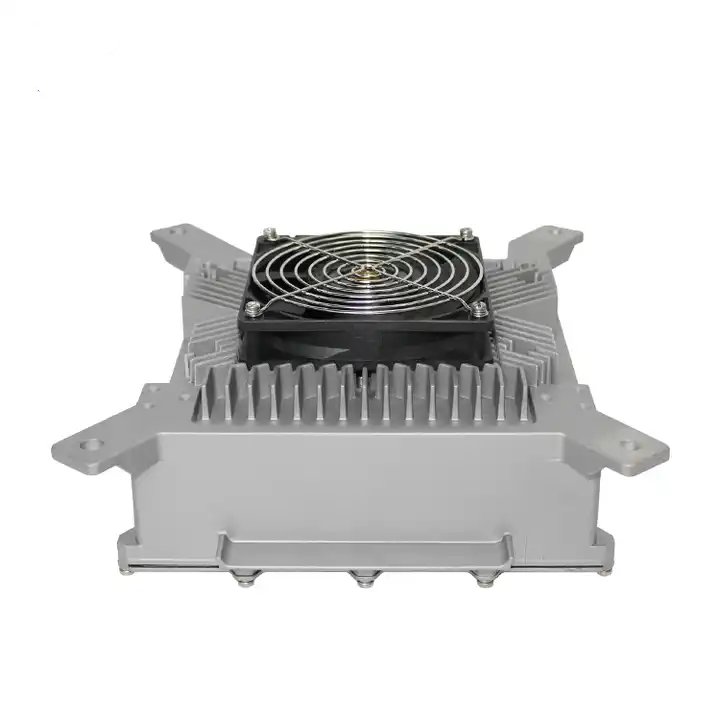

Низковольтное бортовое зарядное устройство Elecpeek 6,6 кВт — 108 В

Артикул: RHT-HK-MF-108-58 Метка: Datasheet

Бортовое зарядное устройство Elecpeek 6,6 кВт — это низковольтное и мощное решение для зарядки электромобилей. Благодаря зарядному напряжению 108 В это устройство обеспечивает быструю и эффективную зарядку вашего электромобиля. Прочная и компактная конструкция делает его идеальным выбором как для личного, так и для коммерческого использования. Повысьте производительность и удобство вашего электромобиля с помощью бортового зарядного устройства Elecpeek 6,6 кВт.

Получить цитату

Форма запроса для оптового заказа?

Пожалуйста, укажите свои данные и требования ниже, и наши сотрудники свяжутся с вами как можно скорее.






    Высоковольтное бортовое зарядное устройство — это сложное устройство, разработанное специально для электромобилей (EV) и подключаемых гибридных электромобилей (PHEV), обеспечивающее быструю зарядку за счет преобразования высоковольтного переменного тока (AC) из сети в постоянный ток (DC), подходящий для аккумуляторной системы автомобиля.

    Встроенные интеллектуальные чипы обеспечивают мониторинг состояния зарядки в режиме реального времени, автоматически регулируя зарядные токи и напряжения для оптимизации процесса, тем самым защищая здоровье батареи и продлевая срок ее службы.

    Оснащены защитой от перегрузки, короткого замыкания, перегрева и электромагнитной совместимости (ЭМС), что обеспечивает безопасность и надежность процесса зарядки, а также снижает риск возникновения электрических пожаров и других опасностей.

    Прочные материалы позволяют выдерживать различные погодные условия, обеспечивая долговечность и надежную работу как при установке в помещении, так и на улице.

    Технические характеристики бортового зарядного устройства мощностью 6,6 кВт

    6.6KW On-board Charger
    Вход Напряжение 24V 60V 80V 108V 144V
    Выходное напряжение (В) 0-36V 0-76V 0-102V 0-136V 0-180V
    Выходной ток (А) 0-150A 0-100A 0-75A 0-54A 0-42A
    Номинальное входное напряжение 220VAC
    Диапазон входного напряжения 90-456VAC
    Номинальная частота входного напряжения 50Hz
    Диапазон частоты входного напряжения 45-65Hz
    Пусковой импульсный ток ≤32A
    Коэффициент мощности входного напряжения ≥0.99@220Vin,Pomax
    Выход Номинальная выходная мощность 6.6KW
    Точность стабилизации напряжения ≤1%
    Коэффициент пульсаций напряжения ≤1%
    Точность стабилизации напряжения ≤5%
    Время отклика выходного напряжения ≤5S

    Двунаправленное зарядное устройство мощностью 6,6 кВт с жидкостным охлаждением

    Конфигурация выводов

    Варианты выходных штекеров

    Anderson Plug

    7021 Connector

    Battery Terminals

    Round Head Plug

    Triangle Plug

    Flat Angle Plug

    Yamaha Two Pin Plug

    Yamaha Three Pin Plug

    Short Octagonal Plug

    Pilot Lamp

    Charging Lock

    CAN Signal Line

    Варианты входных штекеров

    Chinese Plug

    American Standard Plug

    British Standard Plug

    European Standard Plug

    South Africa Plug

    Signage Plug

    Pin Plug

    7031 Connector

    Yida Connector

    Успешные проекты

    Проект QTY: 500PCS
    Пункт: 6.6KW бортовое зарядное устройство
    Местонахождение: Портленд, Соединенные Штаты

    Проект QTY:1200PCS
    Пункт:20KW бортовое зарядное устройство
    Расположение:Russelsheim, Германия



    Проект QTY: 500PCS
    Пункт: 6.6KW бортовое зарядное устройство
    Местонахождение: Портленд, Соединенные Штаты

    Проект QTY: 500PCS
    Пункт: 6.6KW бортовое зарядное устройство
    Местонахождение: Портленд, Соединенные Штаты

    Проект QTY: 500PCS
    Пункт: 6.6KW бортовое зарядное устройство
    Местонахождение: Портленд, Соединенные Штаты

    Проект QTY: 500PCS
    Пункт: 6.6KW бортовое зарядное устройство
    Местонахождение: Портленд, Соединенные Штаты

    Приложение

    Бортовые зарядные устройства являются неотъемлемыми компонентами электромобилей (EV) и гибридных электромобилей с подключаемым модулем (PHEV). Они преобразуют переменный ток (AC) из сети (или любого другого источника AC) в постоянный ток (DC) для зарядки аккумулятора автомобиля. Электрические лодки и другие морские транспортные средства также используют бортовые зарядные устройства. Эти зарядные устройства должны быть особенно прочными, чтобы выдерживать суровые условия морской среды.

    Application

    Electrical

    Input Voltage Range

    AC 90~265V
    Input Current

    ≤32A
    Frequency

    47~63HZ
    Power Factor

    ≥0.98 @ ≥1650W
    Stand By Power Consumption

    ≤5W
    Starting Inrush Current

    ≤24A
    Output Voltage Range

    70V-177V
    Max Output Current

    58A
    Output Power

    6600W@220VAC; 3300W@110VAC
    Input Voltage Range

    AC 90~265V

    		 Input Current

    ≤32A
    Frequency

    47~63HZ

    		 Power Factor

    ≥0.98 @ ≥1650W
    Stand By Power Consumption

    ≤5W

    		 Starting Inrush Current

    ≤24A
    Output Voltage Range

    70V-177V

    		 Max Output Current

    58A
    Output Power

    6600W@220VAC; 3300W@110VAC

    Cooling Method

    Enforce Air Cooling, liquid-cooling
    Protection Grade

    IP67
    Multiple Protection

    Input low-voltage, Input over-voltage, Output over-voltage, Over-current, Over-temperature, Polarity reverse, Short-circuit
    Cooling Method

    Enforce Air Cooling, liquid-cooling

    		 Protection Grade

    IP67
    Multiple Protection

    Input low-voltage, Input over-voltage, Output over-voltage, Over-current, Over-temperature, Polarity reverse, Short-circuit

    Environmental

    Operating Temperature
    Storage Temperature

    -40℃~100℃
    Operating Temperature Storage Temperature

    -40℃~100℃

    Specifications

    Charging Control

    CAN or Enable
    Charging Control

    CAN or Enable
    Input Voltage Range

    AC 90~265V
    Input Current

    ≤32A
    Frequency

    47~63HZ
    Power Factor

    ≥0.98 @ ≥1650W
    Stand By Power Consumption

    ≤5W
    Starting Inrush Current

    ≤24A
    Output Voltage Range

    70V-177V
    Max Output Current

    58A
    Output Power

    6600W@220VAC; 3300W@110VAC
    Cooling Method

    Enforce Air Cooling, liquid-cooling
    Protection Grade

    IP67
    Operating Temperature
    Storage Temperature

    -40℃~100℃
    Multiple Protection

    Input low-voltage, Input over-voltage, Output over-voltage, Over-current, Over-temperature, Polarity reverse, Short-circuit
    Charging Control

    CAN or Enable

    Какие зарядные станции поддерживает бортовое зарядное устройство (OBC)?

    Поддержка зарядных станций OBC зависит от совместимого стандарта интерфейса зарядки, включая домашние зарядные станции, общественные зарядные станции и т.д.

    Совместимость и стандарты OBC включают стандарты интерфейса зарядки, скорости зарядки, протоколы связи и стандарты безопасности.

    Надежность и долговечность OBC зависят от следующих факторов:

    • Качество конструкции и процесс производства
    • Регулирование температуры
    • Защита от перегрузки
    • Адаптация к окружающей среде

    Интеллектуальные функции OBC могут включать удаленный мониторинг, назначение зарядки, оптимизацию графика зарядки, историю зарядки, интеллектуальное управление энергией, навигацию по месту зарядки, а также удаленную диагностику и обслуживание.

    Безопасность OBC обеспечивается такими мерами, как защита от перегрузки, защита от короткого замыкания, контроль температуры и строгое соблюдение стандартов безопасности.

    Бортовое зарядное устройство Elecpeek работает путем преобразования переменного тока от внешнего источника, такого как зарядная станция или розетка, в постоянный ток, который может быть сохранен в батарее EV.



    Время зарядки EV с использованием OBC зависит от размера батареи, уровня заряда и скорости зарядки, обеспечиваемой зарядным устройством. Обычно для полной зарядки EV с использованием OBC требуется от 1 до 12 часов.



    Да, поврежденный или неисправный OBC может привести к перезарядке, перегрузке или перегреву батареи, что может сократить срок ее службы. Необходимо обеспечить надлежащее обслуживание и функционирование OBC.



    OBC используется для зарядки 1 и 2 уровня и обеспечивает более низкую скорость зарядки, чем быстрое зарядное устройство постоянного тока. Ускоренные зарядные устройства постоянного тока используются для зарядки третьего уровня и обеспечивают зарядку до 80 % за 30 минут.



    Да, гибридные автомобили также используют OBC для зарядки аккумулятора.
